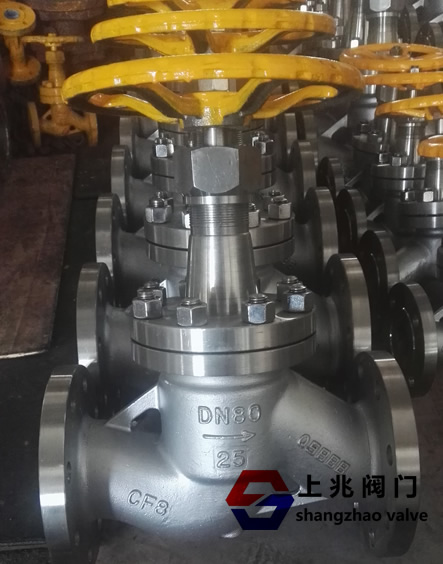

液氨和氨用不銹鋼截止閥
氨用不銹鋼截止閥的結構整體采用美國自封式截止閥和日本倒置式密封截止閥的組合。根據氨介質輸送的特殊要求，結合國內閥門應用的實際情況，設計了新穎的密封形式和可靠的密封結構。采用美標精密鑄造直通閥體，有效降低進口壓力到出口壓力的壓差。暗桿結構，手動旋轉，閥桿不上升，適合有效空間應用。 氨用不銹鋼切斷閥具有密封性能穩定、使用安全可靠、耐腐蝕性強、介質無內外泄漏、操作方便等特點。解決了化工管道常用液氨 緊急切斷閥耐腐蝕性能差、外殼易穿孔、密封性能差、易泄漏的問題，特別適用于化工行業的氨氣和煤氣管道的輸送，滿足長期可靠使用的要求。其密封性、可維護性、安全性等。
針對普通閥門耐腐蝕性能差、外殼易穿孔等缺點，根據介質的具體特性，氨切斷閥選用美標精密鑄造不銹鋼作為閥體材料，能抵抗氨和氣體的腐蝕，低溫可達-40℃。Zui可以最大限度的保證運行條件。 氨切斷閥密封副的配合結構采用球平面式，密封自動補償，達到雙保險的效果，密封性能穩定，無粘著磨損，有效解決了化工管道中常用閥門密封性能差、易泄漏的問題。 產品中間法蘭采用企口密封結構，即使在管道 在壓力波動的情況下，中間法蘭密封可靠。 上部密封裝置采用多級聚四氟乙烯密封材料，形成組合密封，保證了閥門的填料箱在使用壽命內無介質泄漏，消除了普通閥門填料箱密封不嚴，介質易泄漏甚至造成事故的可能。 密封面使用閥瓣中間的凹槽來添加主PTFE O形圈，以形成雙重密封。閥座由304不銹鋼堆焊而成，用于液氨和氨站球罐管道中作為流量調節。填充物為聚乙烯，密封可靠，不滲漏。 倒置密封 u002Fself自密封結構:閥桿上部用彈簧密封， 燃氣閥上部填料聚四氟乙烯長期磨損，防止彈簧力使上部填料泄漏。內部閥桿的倒置密封設計，形成雙通道密封:密封面上部加φ形閥環，閥體下部壓φ形聚四氟乙烯密封圈，閥桿上升，用兩個φ形結構緊固，有效防止閥桿泄漏。 氨截止閥氨閥的閥瓣應通過銷、球、閥瓣蓋等與閥桿連接。應有鎖緊結構，如彈簧圈、螺旋塞等?；蛘吆附右苑乐蛊涿撀洹０遍y在開啟和關閉時可靈活轉動，以減少密封面的磨損。 根據GBu002FT 26478-2011標準制定帶有氨截止閥的企業標準。企業的材料選擇和結構設計應基于氨和氣體介質的腐蝕特性和工作條件。所有技術參數參考優于明桿截止閥。
|
