基本結構

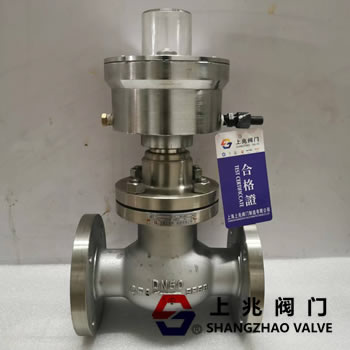

氣動 緊急切斷閥主要由氣動執行機構和閥門本體兩大部分組成。氣動執行機構是切斷閥的動力源，利用壓縮空氣或其他惰性氣體作為動力，通過內部的活塞、膜片或其他氣動元件將氣壓轉換為機械力，推動閥門本體進行開關動作。閥門本體則負責流體的截斷，通常由閥座、閥瓣和密封結構組成。
工作流程
1. 開啟過程：當控制氣源進入氣動執行機構時，氣動元件（如活塞或膜片）受到氣壓作用產生相應的動作，推動閥瓣離開閥座，從而實現閥門的開啟。在此過程中，閥門的開度可以根據需要調整，以控制流體的流量。
2. 關閉過程：在緊急情況下或系統需要停止運行時，控制氣源被切斷或泄掉，氣動執行機構內的氣動元件失去動力。此時，閥門本體通常配備有彈簧或其他復位裝置，它們會在失去外部壓力時迅速將閥瓣壓緊到閥座上，實現閥門的緊急關閉。這一過程通常在極短的時間內完成，以確保系統的安全。
輔助裝置
為了更好地監測和控制氣動緊急 切斷閥的狀態，該設備還配備了一系列輔助裝置。例如，限位開關可以實時監測閥門的開關狀態，并將狀態信號反饋給控制系統；位置指示器則能直觀顯示閥門的開度大小，便于操作人員進行遠程監控和調整。
|
