ZSHR 氣動O型切斷球閥

氣動O型切斷球閥
所屬系列:切斷閥系列
檢索關鍵字:氣動O型切斷球閥,ZSHR,切斷球閥,O型切斷閥
銷售電話:021-66105556
圖文傳真:021-63061811
在線客服:點擊這里給我發消息 點擊這里給我發消息

感謝您向我們發出訂單我們會在最短時間與您聯系

產品介紹

一、氣動O型切斷球閥--概述:



ZSHR系列氣動O型球閥,球芯采用O型通孔,固定球式閥門閥座采用彈性補償閥前密封,雙保護蓋式填料函裝置,保護閥桿在壓力下不致脫出,閥內腔能自動泄壓,防止閥腔內產生非正常高壓,可設置防靜電防火結構,閥門的流量系數大,流阻小,角行程啟閉迅速。



二、氣動O型切斷球閥--用途:



ZSHR氣動O型切斷球閥適用于石油化工、冶金、制藥、食品、造紙、輕紡、電力、給排水等系統,控制一切腐蝕或非腐蝕性的氣體、液體介質。



三、氣動O型切斷球閥--閥體:



型        式 直通鑄造球型閥
公稱通徑 15、20、25、32、40、50、65、80、125、200、250、300、350、400mm
公稱壓力 PN1.6、2.5、4.0、6.4MPa
法蘭標準 JB/T79.1-94、79.2-94等
材        料 鑄鋼(ZG230-450)、鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1Cr18Ni12Mo2Ti)等
上 閥 蓋 與閥體成一整體-45~+400℃
壓蓋型式 螺栓壓緊式
填       料 V型聚四氟乙烯填料、含浸聚四氟乙烯石棉填料、石棉紡織填料、石墨填料


四、氣動O型切斷球閥--閥內組件:


閥芯型式 球型閥芯
流量特性 快開特性
材料 鑄不銹鋼(ZG1Cr18Ni9Ti、ZG1CR18Ni12Mo2Ti)
額定行程 全開90



五、 氣動O型切斷球閥--執行機構:


型式 DA、SR、AW、GT單作用、雙作用活塞式執行機構
供氣壓力 400~700KPa
氣源接口 G1/4"、G1/8"、G3/8"、G1/2"
環境溫度 -30~+70℃


六、 氣動O型切斷球閥--閥作用型式:


單作用執行機構:氣關式(B)--失氣時閥位開(FO);氣開式(K)--失氣時閥位關(FC)
雙作用執行機構:氣關式(B)--失氣時閥位保持(FL);氣開式(K)--失氣時閥位保持(FL)


七、 氣動O型切斷球閥--附件:



電磁閥、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、手輪機構等



八、流量系數Cv值、泄露量:





九、閥體材料的使用溫度及壓力范圍:



JB/T74-94    HG20596-97                                                單位:MPa        JIS                          單位:MPa



  ANSI                                                                                                                                            單位:MPa






十、 閥體、閥內件標準材料組合及使用溫度范圍



¤ R.TFE(F):二氧化鉬強化聚四氟乙烯

¤ R.TFE(C):碳纖維強化聚四氟乙烯

¤ HCr         :鍍硬鉻

¤ S.S          :部分堆焊司太萊合金

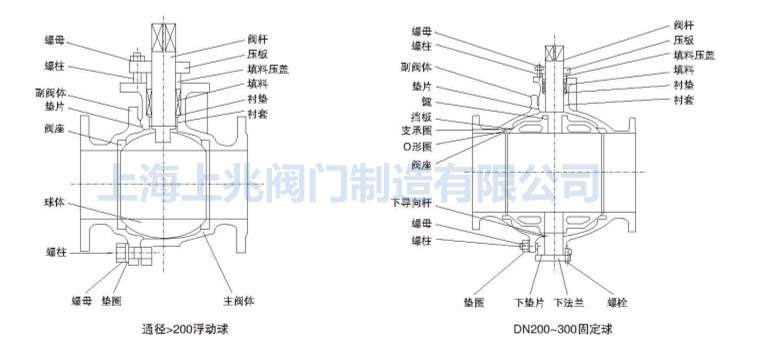

十一、結構圖:












十二、配用雙作用執行機構


PN1.6MPA   閥座材料:聚四氟乙烯




PN2.5MPA 閥座材料:聚四氟乙烯



PN4.0MPA 閥座材料:聚四氟乙烯





十三、配用單作用執行機構




PN1.6MPA 閥座材料:聚四氟乙烯



PN2.5MPA 閥座材料:聚四氟乙烯



PN4.0MPA 閥座材料:聚四氟乙烯




外型尺寸及重量

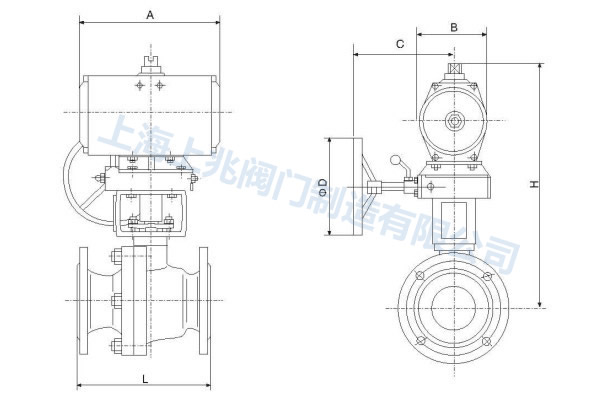

帶手輪機構的整機外型尺寸及重量
