簡述氣動緊急切斷閥的結構和原理

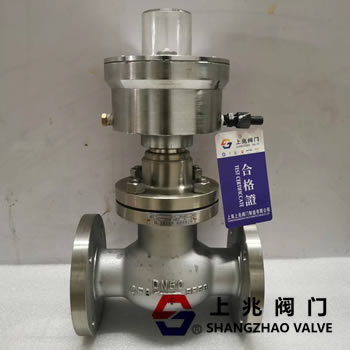

氣動緊急切斷閥根據控制系統或調節儀表的信號，直接控制被調節介質的切斷和循環，從而自動控制壓力、流量、溫度或液位等參數。該系列產品具有結構簡單精巧、重量輕、使用維護方便、防火防爆、開啟迅速、不泄漏等優點，廣泛應用于石油、化工、冶金、制藥、造紙、印染等行業生產過程的自動控制系統中。該產品具有操作力大、閥體設計新穎、流阻小、額定流量系數大、允許壓差大、密封性能優異等優點。因此，截止閥廣泛應用于石油、化工、冶金、電力、輕工、紡織等行業生產過程的自動化和遠程控制系統中。 氣動緊急切斷閥結構: 緊急切斷閥，結構緊湊，操作力和密封性能可靠。結構與原理氣動活塞切斷閥由氣動活塞執行機構和直行程調節機構兩部分組成，中間用支架連接。根據調節結構的類型，氣動活塞切斷閥可分為三種類型:直通單座切斷閥、直通套筒切斷閥、兩位三通切斷閥等。氣動活塞執行機構有兩種:單作用和雙作用。采用單作用執行機構，整機可分為氣閉式和氣開式。氣動活塞截止閥有硬密封和軟密封兩種密封形式，適用于不同的溫度和壓力。 氣動緊急切斷閥原理: 氣動緊急切斷閥是通過控制流體壓力使單向閥反向流動的閥門。該閥在煤礦機械液壓支架設備中發揮著重要作用。液控單向閥與普通單向閥的區別在于多了一條控制油路。當控制油路不與壓力油連通時，液控單向閥的工作原理和普通單向閥一樣，壓力油只從進油口流向出油口，而不反方向流動。當控制油路中有控制壓力輸入時，活塞頂桿在壓力油的作用下向右移動，頂桿推開單向閥連通進油口和出油口。如果出油口大于進油口，油會反向流動。
|
