一、Q11F三片式球閥--特征
產品名稱：Q11F 三片式球閥
公稱壓力：1.6-6.4MPa
適用溫度范圍：-20～232℃～350℃
適用介質：水、油、氣及某些腐蝕性液體（W.O.G）
螺紋類型：G·NPT.BSPT.DIN259/2999
二、Q11F三片式球閥--適用范圍
Q11F三片式球閥適用于城建、化工、冶金、石油、制藥、食品、飲料、環保

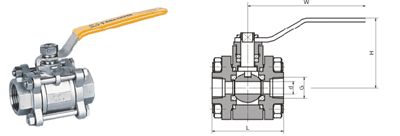

三、Q11F三片式球閥--主要連接尺寸及重量
SIZE | D | L | H | E | W2 | F | P |
1/4″ | 11.6 | 65 | 48 | 120 | 28.5 | 14.1 | 10 |
3/8″ | 12.7 | 65 | 48 | 120 | 28.5 | 17.6 | 10 |
1/2″ | 15 | 67 | 54 | 120 | 28.5 | 21.8 | 10 |
3/4″ | 20 | 82 | 57 | 130 | 35 | 27.4 | 13 |
1″ | 25 | 91 | 72 | 154 | 35 | 34.1 | 13 |
11/4″ | 32 | 108 | 79 | 154 | 38.1 | 42.8 | 16 |
11/2″ | 38 | 129 | 81 | 185 | 38.1 | 42.8 | 18 |
2″ | 50 | 148 | 97 | 185 | 38.1 | 61 | 18 |
21/2″ | 65 | 164.5 | 130 | 250 | 58 | 77 | 18 |
3″ | 80 | 182.5 | 148 | 250 | 70 | 89.9 | 20 |
四、Q11F三片式球閥--主要零件材料
| 序號 | 零件名稱 | 材質 |
| 不銹鋼 | 碳鋼 |
| 1 | 閥體 | 不銹鋼CF8M | 碳鋼WCB |
| 2 | 密封圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 3 | 閥蓋 | 不銹鋼CF8M | 碳鋼WCB |
| 4 | 球體 | 不銹鋼SS316 | 不銹鋼SS304 |
| 5 | 閥桿 | 不銹鋼SS316 | 不銹鋼SS316 |
| 6 | 螺母 | 不銹鋼SS304 | FCD45 |
| 7 | 墊圈 | 不銹鋼SS304 | FCD45 |
| 8 | 手柄套 | 塑料 | 塑料 |
| 9 | 手柄 | 不銹鋼SS304 | 不銹鋼SS304 |
| 10 | 閥桿螺母 | 不銹鋼SS304 | B7 |
| 11 | 墊圈 | 不銹鋼SS304 | 不銹鋼SS304 |
| 12 | 填料壓蓋螺母 | 不銹鋼SS304 | FCD45 |
| 13 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 14 | 止推墊圈 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 15 | 填料 | 聚四氟乙烯PTFE | 聚四氟乙烯PTFE |
| 16 | 螺栓 | 不銹鋼SS304 | B8 |
注：三片式系列球閥均可帶國際標準ISO支架和鎖定裝置。
