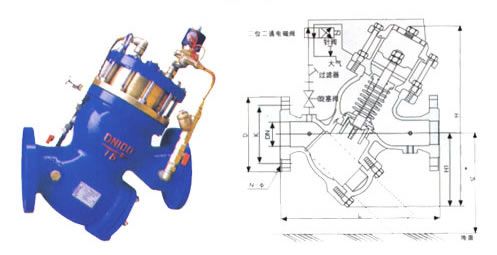

產品介紹 一、YQ98006型過濾活塞式電磁控制閥--產品概述: YQ98006型過濾活塞式電磁控制閥由主閥、電磁導閥、針閥、球閥、微形過濾器組成水力控制接管系統；通過電磁導閥可以實現對閥門開啟和關閉的遙控，當閥門從進口端給水時，水流流過針閥進入主閥上腔控制室，當電磁導閥打開時，控制室內的水經電磁導閥、球閥流出。球閥開度大于針閥開度，主閥上腔控制室內壓力變低，主閥處于全開狀態；當電磁導閥關閉時。 主閥上腔控制室的水不能流出，控制室升壓，推動活塞關閉主閥；本產品利用導閥控制閥門的開啟和關閉，反映準確快速，采用三向電磁閥，維護簡單；安裝于各類給水系統的管道上。 二、YQ98006型過濾活塞式電磁控制閥--工作原理： 分隔膜型和活塞型兩類,主要部件有一個主閥及其附設的導管、導閥、針閥、球閥和壓力表等組成的。它利用上下游壓力差為動力,由導閥控制、使隔膜（活塞）上方控制室內的壓力水被排到大氣或下游低壓區時,作用在閥盤底部和隔膜下方的壓力值就大于上方的壓力值,所以將主閥閥盤推到完全開啟的位置,當進入隔膜（活塞）上方控制室內的壓力不能排到大氣或下游低區時,作用在隔膜（活塞）上方的壓力值就大于下方的壓力值,所以就會把主閥閥盤壓到完全關閉位置，當隔膜（活塞）上方控制室內的壓力值處于入口壓力與出口壓力中間時,主閥閥盤就處于調節狀態。 三、YQ98006型過濾活塞式電磁控制閥--技術參數：
四、YQ98006型過濾活塞式電磁控制閥--零件材質：
五、YQ98006型過濾活塞式電磁控制閥--連接尺寸：
六、YQ98006型過濾活塞式電磁控制閥--安裝方式及連接要求： 一、根據工況的過濾活塞式電磁控制閥特性，必須在該閥前安裝 閘閥； 二、方便日后對該閥進行檢修工作.必須在過濾活塞式電磁控制閥后安裝可曲繞軟連接； 三‘最佳安裝方式為臥式，其它方位也可以接受； 四、必須留出足夠的工作空間方便檢修； 五、吊裝時采用有效措施進行.也可利用該閥吊環進行。 上兆閥門其他產品： 閘 閥 截止閥 球 閥 蝶 閥 緊急切斷閥 電磁閥 水力控制閥 止回閥 刀型閘閥 旋塞閥 過濾器 減壓閥 疏水閥 隔膜閥 調節閥 阻火器 呼吸閥 燃氣閥門 冶金閥門 | ||||||||||||||||||||||||||||||||||||||||||||||||||
